金属网带编织结构参数配比设计——螺距、力骨距、螺线径、力骨径的选配逻辑

金属输送网带广泛应用于食品速冻、烘焙、玻璃退火、热处理、锂电池烘干、橡胶冷却等连续生产线。

金属网带性能由螺距、力骨距、螺线径、力骨径配比决定。文章详解 K2 平衡型、A4 人字型网带参数选配逻辑，提供高温工况调整方案，解决网带塌陷、跑偏、漏料问题。

一、四大核心参数分别控制什么？

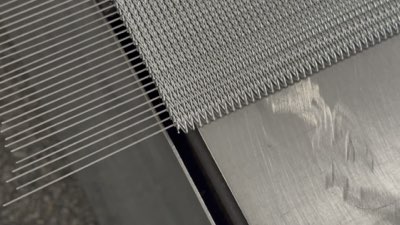

金属网带主体由螺旋丝、横向力骨（穿杆）、侧边锁边结构组成。四项关键编织参数定义与影响整理如下：

二、四大参数相互约束的选配逻辑

参数不能孤立挑选，相互存在明确配比边界。

2.1 力骨径 vs 螺线径 经验配比：力骨径 = 螺线径 × 1.5 ~ 2.5

底层原理：力骨主要承受物料与自重带来的弯曲应力；力骨径过小，抗弯能力不足；但一味加粗力骨，会持续增加网带自重，反向加重输送负载。

2.2 力骨距 vs 螺距 经验配比：力骨距 = 螺距 × 1 ~ 5

2.3 以单位面积载重选定基础螺线径 整套参数设计优先确定螺线径，参考下表选型：

三、主流网带结构参数配比实例

 K2平衡型网带，结构特点：双股左旋+双股右旋螺旋交替排布，力骨贯通所有螺旋丝；优势为网面平整、平整度高，广泛用于速冻、烘焙生产线。

A4人字型网带 结构特点：左旋、右旋单股螺旋交替排布，力骨串联编织；优势承载能力强，高速运行稳定性好，多用于热处理、玻璃退火线。

 四、高温工况下，参数如何调整？

相同承载需求，高温环境中不锈钢材料屈服强度下降，必须针对性优化参数：

1. 力骨距放大10%～15%，预留热膨胀间隙；常温30mm力骨距，800℃工况建议调整至33～35mm；

2. 力骨径选取配比上限，补偿高温强度衰减；例：螺线径3.0mm常温可选3.5mm力骨径；

3. 螺距不宜过小；高温螺旋丝受热膨胀易互相挤压拱起，建议螺距≥螺线径×5；

4. 网带厚度参考：网带厚度≈2×螺线径+力骨径+2～4mm间隙；高温网带不宜设计过厚，降低整体热变形风险。

五、关西金属网标准化参数设计流程

关西金属网科技（昆山）有限公司在定制金属网带时，遵循标准化设计步骤，保障每条网带适配现场工况：

1. 收集完整工况：工作温度、物料面载荷、物料最小尺寸、输送速度、有效带宽、是否存在转弯段；

2. 根据单位面积载重初选螺线径；

3. 依据物料最小尺寸确定螺距（通用原则：螺距＜物料最小尺寸1/2，防止漏料）；

4. 根据网带型号、载荷轻重确定力骨距；重载选用小比值，轻载选用大比值；

5. 高温工况专项校核：放大力骨距、上调力骨规格、校验最小螺距下限；

6. 出具加工图纸并明确公差：

整套方案依托多年网带制造实操经验，以工况参数匹配计算为核心。所有定制网带出厂前，严格按照图纸公差检测对角线与网面平整度。

> 本文由关西金属网原创，如需网带工况选型、参数方案评估，可提供生产线工况信息获取技术方案。
